Система измерения массы и объема нефтепродуктов в вертикальных резервуарах СИМОН-2
Система измерения массы и объема нефтепродуктов в резервуаре СИМОН-2 предназначена для измерения массы и объема в резервуаре косвенным методом, путем измерения уровня (в том числе и уровня подтоварной воды), среднего значения плотности, температуры по всей высоте резервуара и вычисления массы и объема нефтепродуктов.
Область применения:
Система СИМОН-2 предназначена для в автомитизированных систем учета и хранения нефтепродуктов на нефтебазах и АЗС.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
| Диапазон измерения уровня | от 250 до 20000 мм |
|---|---|
| Пределы допускаемой абсолютной погрешности измерения уровня | ± 1 мм |
| Пределы относительной погрешности измерения | а) ± 0,5 % при измерении массы; б) ± 0,4 % при измерении объема |
| Максимальная кинематическая вязкость нефтепродукта | 200 мм2/с |
| Диапазон температуры окружающего воздуха | от -40 до +45оС |
| Относительная влажность воздуха при 350С | до 98% |
| Электропитание переменного тока | 220В |
| Потребляемый ток, не более | 300мА |
| Наработка на отказ | 25000 часов |
| Срок службы | 12 лет |
СОСТАВ ОБОРУДОВАНИЯ:

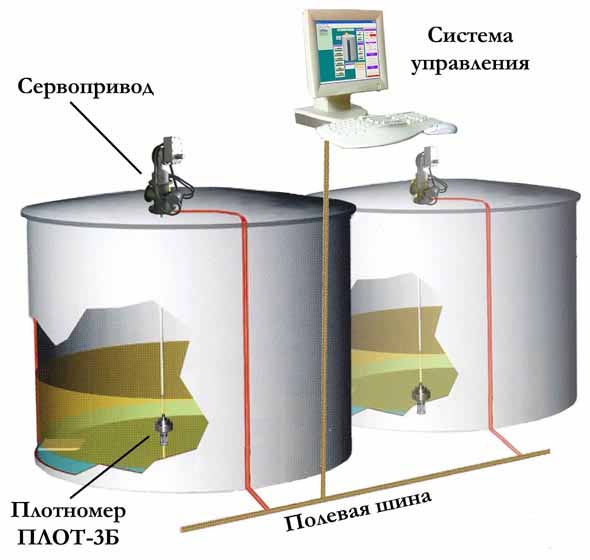

Плотномер ПЛОТ-3Б измеряет плотность, температуру нефтепродукта по всей высоте резервуара и подтоварной воды. Преобразователь электронный ПЭ-6 предназначен для приема информации от плотномера ПЛОТ-3Б, управления сервоприводом, измерения уровня и массы нефтепродукта. Сервопривод СП-1 предназначен для перемещения плотномера ПЛОТ-3Б в вертикальном на-правлении вниз и вверх с заданной скоростью перемещения. Состоит из шагового двигателя, червячного редуктора, барабана, на котором виток к витку укла-дывается тросик, на конце которого подвешен плотномер ПЛОТ-3Б и датчиков положения и натяжения.
