Система измерения массы и объема нефтепродуктов при наливе СИМОН-1

Система измерения массы и объема нефтепродуктов при наливе СИМОН-1 предназначена для измерения параметров светлых нефтепродуктов: массы, объема, объемного расхода, плотности, вязкости, температуры, а также для задания дозы в единицах массы или объема, выдачи управляющих сигналов для отсечки заданной дозы и выдачи информации о массе, объеме, объемном расходе на 3-х строчный индикатор, ППЭВМ.

Область применения:

Автоматы и системы налива, слива светлых нефтепродуктов в бензовозы, железнодорожные цистерны, танкеры, а также в составе технологических установок В зависимости от решаемой задачи возможно построение многоканальной системы налива. Число каналов до 16.

СОСТАВ ОБОРУДОВАНИЯ:

ДАТЧИК ОБЪЕМНОГО РАСХОДА:

• расходомеры-счетчики турбинные PTF и PNF;
• счетчики жидкости винтовые ППВ СУ (Г.р. № 10722-05);
• счетчики жидкости с овальными шестернями унифицированные ППО-25-1,6 СУ;
• счетчики жидкости с овальными шестернями унифицированные ППО-40-0,6 СУ;
• счетчики нефтепродуктов ZC 17;
• счетчики жидкости 9405 и 9501.

Плотномер ПЛОТ-3М-25 предназначен для измерения плотности, кинематической вязкости и температуры нефтепродукта в байпасе основной линии. Для обеспечения коррекции при наличии разницы темпе-ратур между основной линией и байпасом в основную линию устанавливается дополнительный датчик температуры.

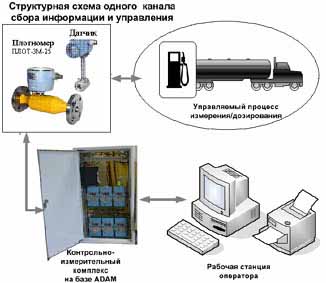

ПРОГРАММНО-ТЕХНИЧЕСКИЙ ИЗМЕРИТЕЛЬНЫЙ КОМПЛЕКС

Основу комплекса составляет набор интеллектуальных модулей семейства ADAM. Контроллер (ADAM-4500) собирает информацию от модулей, подключенных к датчикам и управляющим механизмам, а также выполняет все математические расчеты и передает информацию на персональный компьютер.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Пределы допускаемой относительной погрешности измерения массы и объема не должны превышать:

а) ± 0,25 % при измерении массы;

б) ± 0,18 % при измерении объема.
