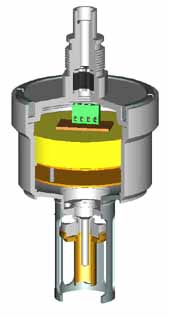

Плотномер ПЛОТ-3Б
Плотномер ПЛОТ-3 предназначен для автоматического измерения плотности жидкости с максимальной кинематической вязкостью до 200 мм2/с (200 сСт) в диапазоне температур от минус 40 до 85оС и передаче измеренных значений по запросу извне в контроллер измерительной системы или в персональный компьютер (ПП ЭВМ) по интерфейсу "токовая петля" (RS-232, RS-485 с использованием адаптеров АД-1, АД-2).
Область применения:
В составе автоматизированных систем учета чистых однородных жидкостей, в
резервуарах, на складах хранения, там, где требуется периодическое
дистанционное измерение плотности, температуры и кинематической вязкости
жидкости, в том числе: в резервуарах на нефтебазах и АЗС, на объектах
пищевой и химической промышленности.
Вид взрывозащиты - "взрывонепроницаемая оболочка" и "искробезопасная электрическая цепь" (IExibdllВТ5 в комплекте с БАРЬЕРОМ ИСКРОЗАЩИТНЫМ "БАСТИОН").
Принцип работы:
Принцип действия - вибрационный: частота колебаний чувствительного
элемента, погруженного в жидкость, функционально связана с плотностью
жидкости, а добротность колебательной системы - с кинематической
вязкостью.
В качестве термометра используется встроенный стандартный платиновый
преобразователь сопротивления. Обработку информации проводит
микроконтроллер семейства MCS-51 типа АТ89С52.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Рабочая среда - чистые однородные жидкости с максимальной кинематической вязкостью 100 мм2/с (100сСт) - товарная нефть и продукты её переработки, спирты, сжиженный углеводородный газ (СУГ), растворители и другие жидкости, неагрессивные по отношению к сплавам 45НХТ, 12Х18Н9Т, 12Х18Н10Т. Проточный вариант плотномера (ПЛОТ-3-25, ПЛОТ-3И-25) рассчитан на работу при давлении жидкости 2,5Мпа (25 кгс/см2) и максимальном расходе 1,5м3/ч.
| Предел допускаемой основной относительной погрешности при измерении плотности | ±(0,035, 0,05, 0,1)% |
|---|---|
| Предел допускаемой абсолютной погрешности измерения температуры | ±0,3оС |
| Предел допускаемой абсолютной погрешности измерения кинематической вязкости | ±(0,4+0,04*v) мм2/с, где v значение кинематической вязкости, мм2/с |
| Диапазон измеряемых плотностей | от 420 до 1600 кг/м3 |
| Диапазон измеряемых температур | от минус 40 до 85оС |
| Диапазон измеряемых вязкостей | от 1,5 до 200 мм2/с (сСт) |
| Напряжении на входе плотномера | от 6,5 до 15 В |
| Ток потребления | не более 20 мА |
ПЛОТ-3 питается от источника постоянного тока, установленного вне взрывоопасной зоны, через искрозащитный барьер "Бастион".
ПЛОТ-3 принимает управляющие команды и выдает измеренные плотности, температуры и вязкости жидкости по каналу последовательного обмена типа "токовая петля" в виде импульсов тока с уровнем логической "1" от 5 до 20 мА и логического "0" от 0 до 0,1 мА со скоростью передачи 2400 бит/c. Минимальные габаритные размеры и масса, четырех проводная линия связи до 2000м, малое энергопотребление, импортная элементная база. Межповерочный интервал ПЛОТ-3 - 2 года.
