Системы измерительные "СТРУНА"
Системы измерительные "СТРУНА" предназначены для измерения уровня, температуры, плотности, давления, массы, вычисления объёма светлых нефтепродуктов и сжиженного газа (СУГ) в одностенных и двустенных резервуарах, сигнализации наличия и измерения уровня подтоварной воды, повышения пожарной и экологической безопасности. Применяются для автоматизации процессов учета нефтепродуктов на АЗС, АГЗС, нефтебазах (НБ), предприятиях пищевой и химической промышленности.
Система измерительная "СТРУНА" сертифицирована Госстандартом Украины как средство измерительной техники и разрешена "Держнаглядохоронпраці" к применению в Украине. СВИДЕТЕЛЬСТВО о признании утверждения типа средств измерительной техники №UA-MI/3p-982-2007 от 22 января 2007г., выданное Госстандартом Украины, СВИДЕТЕЛЬСТВО про взрывозащищенность электрооборудования №2076, выданное ДВСЦ ВЕ, ДОЗВIЛ №59.01.30-31.62.4 Держнаглядохоронпрацi 30.01.2001г., выданный Научно-производственной фирме "TiT".
Уровнемеры "СТРУНА" могут использоваться практически со всеми известными системами отпуска нефтепродуктов и легко интегрируются в комплексы АСУ ТП предприятий, системы сбора и обработки информации.
 |
 |
 |

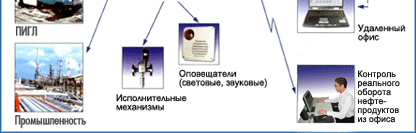

Система "Струна" обеспечивает:
- высокоточное дистанционное измерение уровня, плотности, температуры, давления и массы жидких сред, в том числе пищевых и взрывоопасных жидкостей (бензины, ДТ, масла, спирты, керосин, сжиженный газ, газоконденсат, растворители и т.п.);
- вычисление объема и массы по градуировочным таблицам резервуаров;
- полную автоматизацию учета движения нефтепродуктов на АЗС при совместном использовании с системами отпуска;
- подключение к одной центральной части Системы "СТРУНА" с автономным блоком индикации от 1 до 16 датчиков ППП (Первичных Преобразователей Параметров) установленных в резервуары;
- проведение несколькими Системами "СТРУНА" мониторинг распределённого на больших площадях резервуарного парка нефтебаз и хранилищ;
- контроль резервуаров с различными высотами (взлив до 18 метров) и с различными продуктами одной системой "СТРУНА" (например МТАЗС, нефтебазы с горизонтальными и вертикальными резервуарами, химические производства, и т.п.);
- автоматический контроль герметичности одностенных и двухстенных (с жидким наполнителем) резервуаров с включением звуковой и световой сигнализации;
- контроль давление или уровень тосола в межстенном пространстве двустенных резервуаров;
- предотвращение перелива топлива при наполнении резервуаров путем подачи управляющих сигналов на отключение насосов, включение (отключение) звуковой и световой сигнализации;
- отображение результатов измерения и вычисления параметров на автономном индикаторе или (и) вывод информации на компьютер пользователя по стандартному интерфейсу RS-232C, RS-485, USB;
- сигнализацию наличия или непрерывное измерение уровня подтоварной воды;
- контроль довзрывоопасных концентраций горючих газов и паров (НКПР) с включением сигнализации и исполнительных механизмов;
- измерение давления как в резервуарах, так и в трубопроводах;
- вычисление массы паровой фазы в резервуарах с СУГ;
- автокалибровку градуировочных таблиц резервуаров с применением специального программного обеспечения;
- метрологическую поверку без демонтажа оборудования;
- значительное сокращение времени простоя АЗС при передаче смены;
- передачу измеренной информации на сотовый телефон пользователя и удаленный компьютер по GSM 900/1800;
- передачу информации о состоянии охранных и пожарных датчиков GSM на систему мониторинга резервуаров.
Технические характеристики системы "СТРУНА"
| Диапазон измерения уровня (без плотности), мм | от 120 до 4000 |
|---|---|
| Диапазон измерения уровня (с плотномером "поверхностный"), мм | от 200 до 4000 |
| Диапазон измерения уровня (с плотномером "погружной"), мм | от 120 до 18000 |
| Диапазон измерения уровня (для градуировки резервуаров), мм | от 10 до 4000 или от 10 до 9000 |
| Пределы допускаемой абсол. погрешности в диапазоне до 4 метров, мм | ±1,0 |
| Пределы допускаемой абсол. погрешности в диапазоне свыше 4 метров, мм | ±2,0 |
| Разрешающая способность , мм | ±0,1 |
| Температурный диапазон эксплуатации Первичного Преобразователя Параметров (ППП), град.С | от -40 до +55 |
| Предел допускаемой абсолютной погрешности измерений температуры, град.С | ±0,5 |
| Диапазоны измерений плотности, кг/м3: | |
| - 1 диапазон (Сжиженный газ) | от 499 до 599 |
| - 2 диапазон (АИ-80) | от 690 до 760 |
| - 3 диапазон (АИ-92, АИ-95, АИ-98) | от 715 до 785 |
| - 4 диапазон (ДТ) | от 810 до 880 |
| Пределы доп. абсол. погрешности измерений плотности ("поверхнос."), кг/м3 | ±1,5 |
| Пределы доп. абсол. погрешности измерений плотности ("погружной"), кг/м3 | ±1,0 |
| Пределы допускаемой относительной погрешности измерений массы: |
|
| - массы нефтепродукта до 120т, % (максимум) | ± 0,65 (*± 0,3 типовая) |
| - массы нефтепродукта от 120т и более, % (максимум) | ± 0,5 |
| Сигнализация наличия подтоварной воды на уровне (для АЗС), мм | 25 |
| Диапазон измерений уровня подтоварной воды (для НБ), мм | от 80 до 300 |
| Пределы доп. абсолютной погрешности измерений уровня воды (для НБ), мм | ±1,0 |
| Диапазон измерений избыточного давления, МПа | от 0 до 1,6 |
| Пределы доп.приведенной погрешности измерений давления,% | ±1,0 |
| Количество контролируемых резервуаров (одной центральной частью) | до 16 |
| Длина кабеля от каждого резервуара до операторской, не более, м | 1200 |
| Параметры каналов управления в Устройстве Управления (УУ): | |
| - силовые цепи (оптосемистор) | ~220V;(от 0,1 до 0,5A) |
| - силовые цепи (сухой контакт) | ~220V;(от 0,01 до 0,1A) |
| - маломощные релейные цепи (сухой контакт) | =27В;(от 0,01 до 0,5A) |
| Питание системы | 220V+10-15% 50Гц; 0,6А |

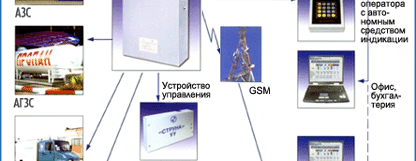

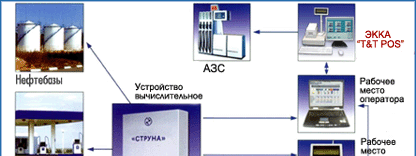

Состав систем измерительных “Струна”:
Центральная часть:
- блока вычислительного (БВ), имеющего степень взрывозащиты ExiaIIB , предназначенного для сбора, предварительного преобразования и обработки информации параметров резервуаров (до 16), подготовки информации к представлению в единицах измерения и связи с внешними системами, компьютерами, сетями.
- специализированного блока питания (БП), имеющего степень взрывозащиты ExiaIIB,
- блоков соединителей клеммных (СК), предназначенных для подключения кабелей от ППП.
- Устройство управления (УУ), которое устанавливается в помещении и предназначено для программируемого включения или выключения оповещателей (световых, звуковых), исполнительных механизмов (клапанов, насосов), а также передачи сигнальной информации в шкафы автоматики. Размеры шкафа УУ - 305 х 178 х 75мм. Вес 1,2 кг.
|
"СТРУНА" для АЗС
Системы Струна предназначены для измерения уровня, температуры, плотности, давления, массы, вычисления объёма светлых нефтепродуктов и сжиженного газа в одностенных и двустенных резервуарах, сигнализации наличия и измерения уровня подтоварной воды, повышения пожарной и экологической безопасности
|
"СТРУНА" для АГЗС
Системы Струна предназначены для измерения уровня, температуры, плотности, давления, массы, вычисления объёма светлых нефтепродуктов и сжиженного газа в одностенных и двустенных резервуарах, сигнализации наличия и измерения уровня подтоварной воды, повышения пожарной и экологической безопасности
|
"СТРУНА" для нефтебаз
Системы Струна предназначены для измерения уровня, температуры, плотности, давления, массы, вычисления объёма светлых нефтепродуктов и сжиженного газа в одностенных и двустенных резервуарах, сигнализации наличия и измерения уровня подтоварной воды, повышения пожарной и экологической безопасности
|
Контроль НКПР системой "СТРУНА"
Датчик горючих газов в системе Струна предназначен для оперативного автоматического непрерывного измерения довзрывоопасных концентраций горючих газов и определения степени взрывоопасности контролируемой атмосферы, в которой могут содержаться горючие газы: пары бензина, метан, бутан, пропан, гексан.
