Контроль давления системой "СТРУНА"
Датчик давления (ДД) (рис.1) измеряет избыточное давление в диапазоне от 0 до 1,6 МПа с пределом допускаемой приведенной погрешности измерений ±1,0 % в рабочем диапазоне температур от - 40 до +55 ºС. Если на резервуаре требуется один датчик давления, то он может подключаться непосредственно к контроллеру ППП, измеряющему параметры жидкости резервуара, и тогда достаточно одной линии связи (МКЭШ 5х035) до ППП. Если требуется подключить большее количество датчиков давления, то они подключаются через коробки клеммные (КК) магистрально по отдельной линии связи канала БВ. На одну линию связи можно подключить до 9 ДД.
ДД может устанавливаться в посадочное место механического манометра или в отдельное посадочное место (отверстие М20х1,5).
ДД применяется в основном для АГЗС и для контроля утечек межстенного пространства, заполненного инертным газом.
Измеренное давление в резервуарах СУГ используется для контроля давления и при расчётах массы паровой фазы СУГ.

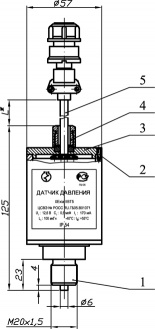

Рис. 1
- штуцер
- винт
- крышка
- сальниковый ввод
- кабель
