Преобразователь интерфейсов для ТРК Gilbarco
Преобразователь интерфейсов для ТРК Gilbarco (RS-485/RS-232 в токовую петлю ТРК Gilbarco и обратно) предназначен для связи с ТРК Gilbarco по интерфейсам:
- RS-232,
- RS-485 (полу-дуплекс),
- RS-485 (полный дуплекс),
- RS-485 (полу-дуплекс c управлением по линиям RTS)
Преобразователь интерфейсов для ТРК Gilbarco позволяет подключать до 6 шт. ТРК Gilbarco.
 |
 |
 |

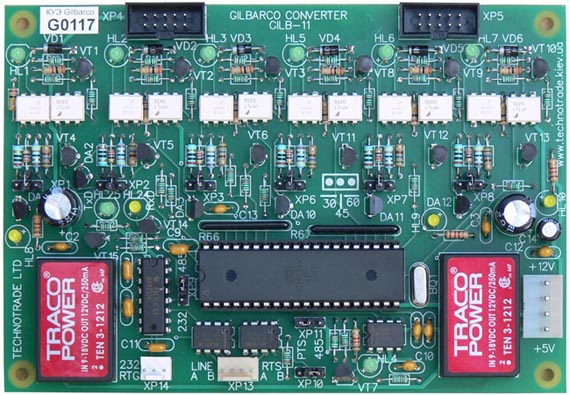

Нажмите для увеличения
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Спецификация:
| Напряжение питания | +12 В, +5 В постоянного тока |
|---|---|
| Потребление тока | максимальный ток равен 200 мА |
| Температурный диапазон | -40°C ÷ +80°C |
| Вес | 120 г |
| Габаритные размеры | 145 x 100 x 15 мм |
Технические характеристики:
| Уровень тока в интерфейсе "токовая петля" | Настраивается джамперами XP1, XP2, XP3, XP6, XP7, XP8, расположенными на плате преобразователя Gilbarco, возможные значения тока: 30 мА, 45 мА, 60 мА |
|---|---|
| Задатчик тока в токовой петле | Генератор тока |
Порты связи:
| НАЗВ. ПОРТА | ИНТЕРФЕЙС | НАЗНАЧЕНИЕ |
|---|---|---|
| ПОРТ ПК (RS-232) | RS-232 | Выбор интерфейса осуществляется используя джамперы XP9, XP10, XP11, расположенные на плате преобразователя Gilbarco. Интерфейс RS-485 (полу-дуплекс с управлением по линиям RTS), обозначенный как PTS на плате преобразователя Gilbarco, служит для связи с контроллером управления ТРК |
| ПОРТ ПК (RS-485) | RS-485 (полу-дуплекс), RS-485 (полный дуплекс), RS-485 (полу-дуплекс с управлением по линиям RTS) | |
| ПОРТ ТРК 1 | Оптически изолированная активная токовая петля Gilbarco | Связь с ТРК Gilbarco используя 2 провода. Одна ТРК Gilbarco подключается к 1 порту ТРК платы преобразователя Gilbarco |
| ПОРТ ТРК 2 | ||
| ПОРТ ТРК 3 | ||
| ПОРТ ТРК 4 | ||
| ПОРТ ТРК 5 | ||
| ПОРТ ТРК 6 |
