Преобразователь интерфейсов для ТРК Tokheim
Преобразователь интерфейсов для ТРК Tokheim (RS-485/RS-232 в токовую петлю ТРК Tokheim и обратно) предназначен для связи с ТРК Tokheim по интерфейсам
- RS-232,
- RS-485 (полу-дуплекс),
- RS-485 (полный дуплекс),
- RS-485 (полу-дуплекс c управлением по линиям RTS)
Преобразователь интерфейсов для ТРК Tokheim позволяет подключать до 4 шт. ТРК Tokheim.
 |
 |
 |

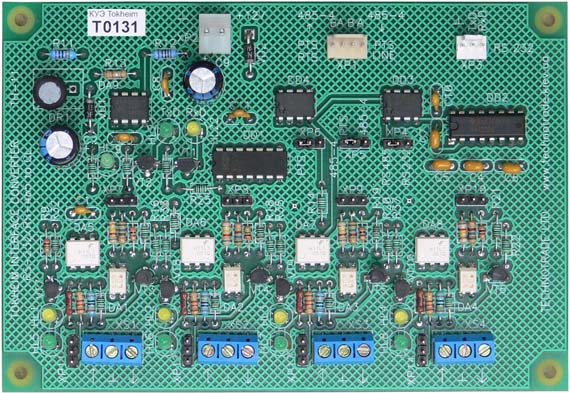

Нажмите для увеличения
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Спецификация:
| Напряжение питания | +12 В постоянного тока |
|---|---|
| Потребление тока | максимальный ток равен 100 мА |
| Температурный диапазон | -40°C ÷ +80°C |
| Вес | 100 г |
| Габаритные размеры | 145 x 100 x 15 мм |
Технические характеристики:
| Уровень тока в токовой петле в линии TTD (transmit to dispenser - передача в ТРК) | Настраиваемая используя джамперы XP7, XP8, XP9, XP10, расположенные на плате преобразователя Tokheim, возможные значения тока: 10 mA, 12 mA, 15 mA |
|---|---|
| Уровень тока в токовой петле в линии TTC (transmit to controller - передача в контроллер) |
Настраиваемая используя джамперы XP11, XP12, XP13, XP14, расположенные на плате преобразователя Tokheim, возможные значения тока: 20 mA, 35 mA, 55 mA |
Порты связи:
| НАЗВ. ПОРТА | ИНТЕРФЕЙС | НАЗНАЧЕНИЕ |
|---|---|---|
| ПОРТ ПК (RS-232) | RS-232 | Выбор интерфейса осуществляется используя джамперы XP4, XP5, XP6,
расположенные на плате преобразователя Tokheim. Интерфейс RS-485
(полу-дуплекс с управлением по линиям RTS), обозначенный как PTS на
плате преобразователя Tokheim, служит для связи с контроллером
управления ТРК |
| ПОРТ ПК (RS-485) | RS-485 (полу-дуплекс), RS-485 (полный дуплекс), RS-485 (полу-дуплекс с управлением по линиям RTS) | |
| ПОРТ ТРК 1 | Оптически изолированная пассивная токовая петля Tokheim | Связь с ТРК Tokheim используя 3 провода (TTD, DCC, TTC). Одна ТРК Tokheim подключается к 1 порту ТРК платы преобразователя Tokheim |
| ПОРТ ТРК 2 | ||
| ПОРТ ТРК 3 | ||
| ПОРТ ТРК 4 |
Варианты преобразователя интерфейсов для ТРК Tokheim для работы от сети наряжением 220 В переменного тока:

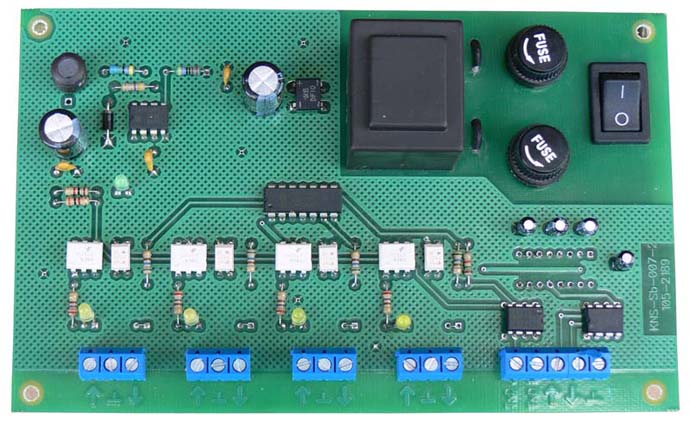

RS-232 интерфейсная плата:

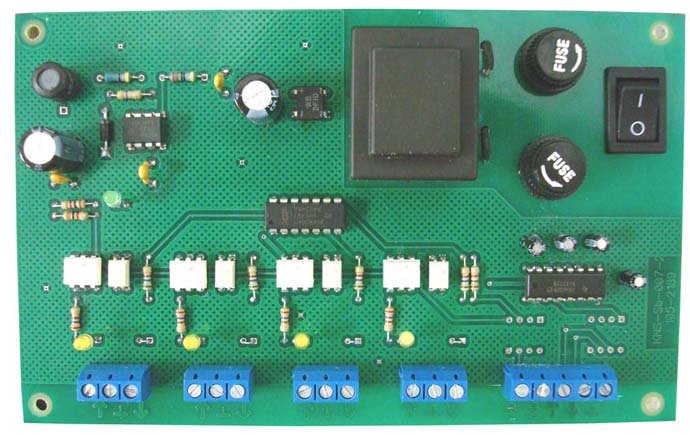

RS-232 интерфейсная плата:
Технические характеристики:
Электрические характеристики:
| Напряжение питания | 220 В переменного тока (или +12 В постоянного тока) |
|---|---|
| Потребление тока | 100 мА макс |
| Температурный диапазон | -40°C ÷ +80°C |
| Вес | 160 г |
| Габаритные размеры | 164 x 102 x 60 мм |
Коммуникационные порты:
| Порт ПК | RS-232 или 2-х проводный RS-485 |
|---|---|
| Порт ТРК | Активная токовая петля Tokheim (гальванически развязанная) |
