Микропроцессорный измеритель давления ИДМ - 8 "АТЛАС"

Микропроцессорный измеритель давления ИДМ - 8 "Атлас" предназначен для беспрерывного измерения и преобразования абсолютного давления газообразных и жидких сред в сигнал постоянного тока и цифровой индикации результатов. Измеритель давления предусматривает восемь каналов измерения.

Может использоваться для:

• контроля герметизации резервуаров для хранения нефтепродуктов;
• измерения давления;
• измерения температуры (по желанию заказчика);
• анализа газовой смеси (по желанию заказчика).

Измеритель по согласованию с заказчиком может контролировать температуру измеряемой среды в диапазоне от минус 40°С до плюс 125°С с точностью плюс/минус 1°С.

По согласованию с заказчиком измеритель может применяться в комплексе с внешними нагрузками или с компьютером при помощи последовательного интерфейса или выполненного по требованию заказчика.

Датчики давления ДТА250 "Атлас", входящие в состав измерителя, имеют маркировку взрывозащиты "0ЕхiаIICT6", соответствуют требованиям ГОСТ 22782.0, ГОСТ 22782.5 и могут использоваться во взрывоопасных зонах в соответствии с гл. 4 ДНАОП 0.00-1.32-01 "Правила строения электроустановок. Электрооборудование специальных установок" и другими документами, регламентирующими использование электрооборудования во взрывоопасных зонах.

Пульт управления измерителя с входными искробезопасными электрическими цепями уровня "iа" имеет маркировку взрывозащиты "ЕхiаIIC", отвечает требованиям ГОСТ 22782.5 и устанавливается вне взрывоопасных зон в соответствии с гл. 4 ДНАОП 0.00 1.32-01 "Правила строения электроустановок. Электрооборудование специальных установок".

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

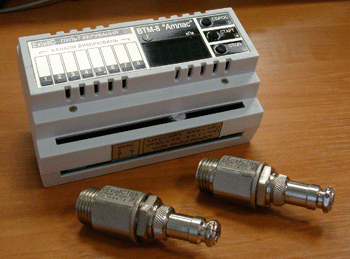

Одним из примеров эффективного использования Измерителя давления микропроцессорного ИДМ-8 "АТЛАС" является система контроля целостности резервуаров на АЗС. Пульт управления ИДМ-8 "Атлас" устанавливается на рейку в электрошкаф в производственных помещений АЗС, АГЗС. Также возможен монтаж в индивидуальный корпус и установка в любом месте. Интеллектуальные датчики давления ДДА250 "АТЛАС" (прибор комплектуется датчиками в количестве от 1 до 8 штук, каждый датчик имеет свой логический номер) монтируются непосредственно в емкости и подключаются последовательно или параллельно, проводом "витая пара" к пульту управления.

Каждый датчик имеет свой логический номер, и подключаются к пульту управления по двухпроводной линии параллельно. Монтаж и место установки пульта управления определяется заказчиком. Значения верхнего и нижнего порогов срабатывания сигнализации легко и быстро программируются оператором (сервисной организацией) по техническим данным резервуаров для хранения нефтепродуктов (регламентируется производителем резервуаров). Уход параметров от заданных значений, повреждение линий связи сопровождается звуковой и световой сигнализациями. Режим профилактический работы прибора позволяет зафиксировать текущее значение по выбранному каналу и в случае необходимости отключить звуковую сигнализацию до устранения неисправности. На индикаторе пульта управления в сканирующем режиме индицируются показания всех датчиков. Прибор имеет возможность передачи данных через интерфейсный разъем RS-232 (Устанавливается под заказ).

Если "ИДМ-8" используются для контроля давления газообразных и жидких сред, с нормированной относительной погрешностью измерений (например для контроля целостности резервуаров для хранения нефтепродуктов) и применяется как индикатор, (на корпусе блока управления ставится знак "И" ), тогда согласно ДСТУ 2708-99 прибор не подлежит ежегодной поверке.

ПРЕИМУЩЕСТВА ПЕРЕД МЕХАНИЧЕСКИМИ МАНОМЕТРАМИ:

1. Контроль параметров на любых расстояниях от места установки датчиков.
2. Отображение информации на табло пульта управления по каждому из каналов.
3. Программирование верхнего и нижнего порогов срабатывания.
4. Звуковая сигнализация при возникновении внештатных ситуаций.
5. Высокая точность измерений.
6. Параллельное подключение и передача данных по двухпроводной линии.
7. Простота установки.
8. Повышенная механическая стойкость.
9. Интеграция в системы контроля и измерения.
