Уровнемеры Старт Итальяна

НАЗНАЧЕНИЕ

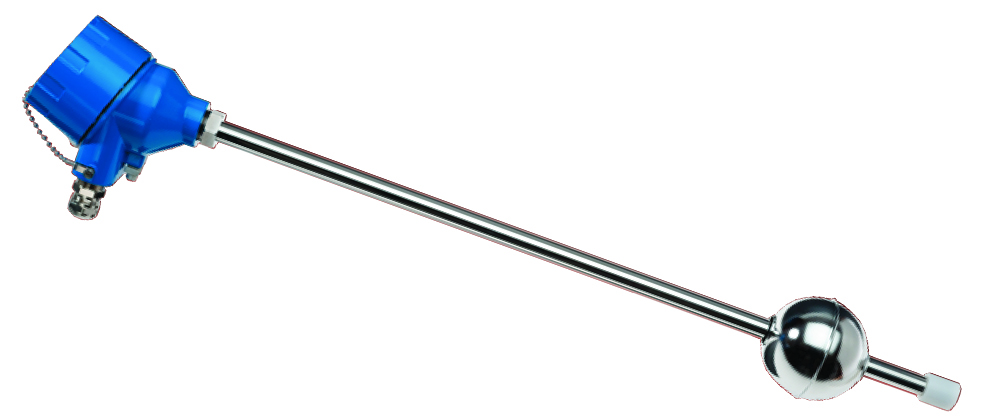

Магнитострикционные уровнемеры Старт Итальяна (проводные и беспроводные) предназначены для непрерывного измерения уровней нефтепродуктов (бензинов, дизеля и сжиженного газа), уровня подтоварной воды и температуры в резервуарах на АЗС и нефтебазах.

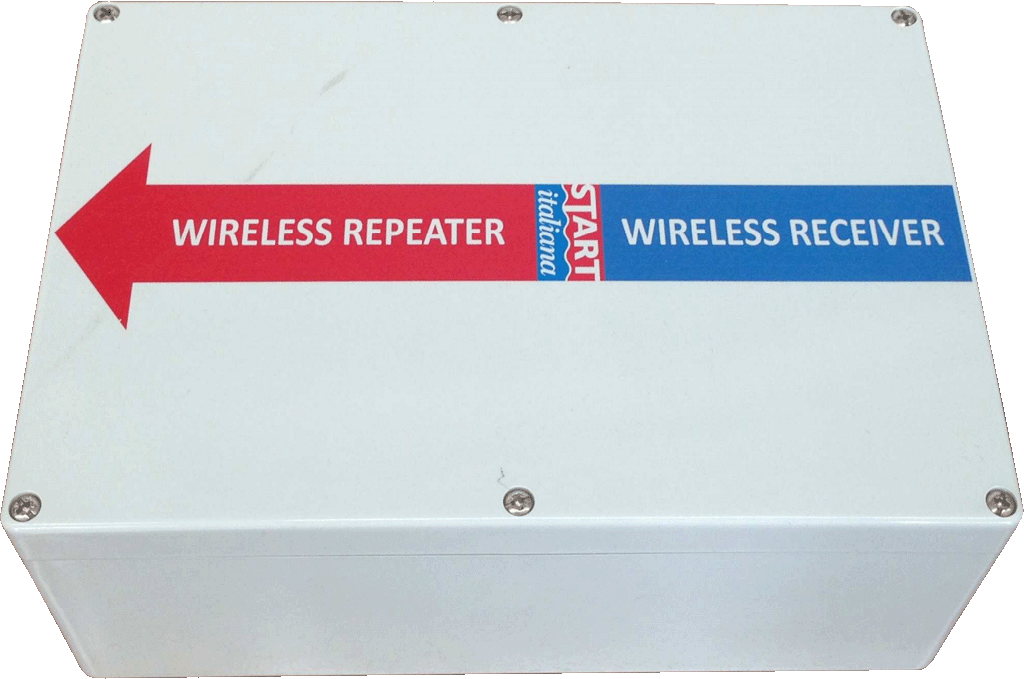

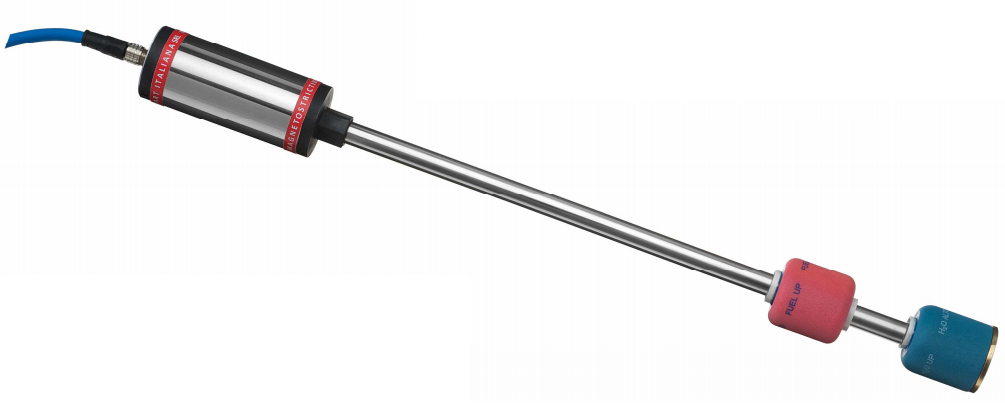

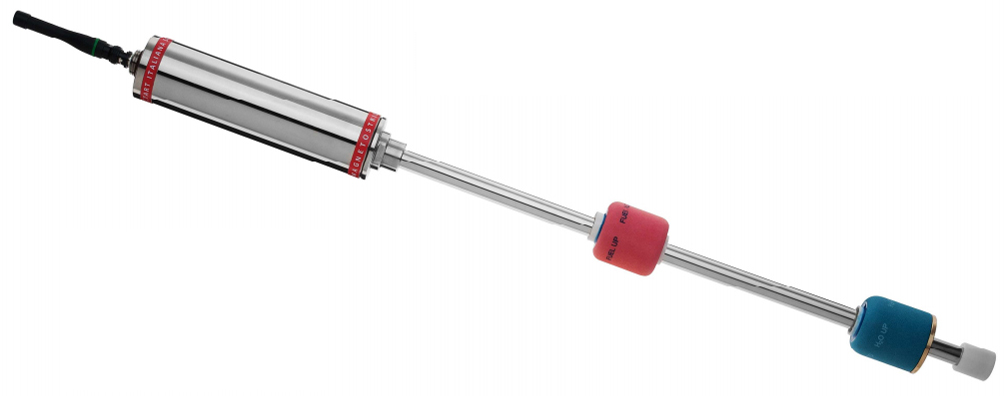

Магнитострикционные уровнемеры Старт Итальяна (проводные и беспроводные)

Работа магнитострикционной измерительной системы основана на магнитострикционном эффекте и позволяет длительные и высокоточные измерения уровня жидкостей. По проводу, посредством электронной цепи, посылается электронный импульс, который двигается вдоль магнитострикционного провода. Когда импульс достигает магнитного поля поплавка, в магнитострикционном проводе происходит искажение. Взаимодействие между электрическим импульсом и искажением создает акустическую волну, которая отражается обратно к передатчику. Длительность времени между посылкой и получением волны позволяет определить высоту уровня налива продукта в резервуаре.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ


Общие технические данные:

  • Микропроцессорное устройство.
  • Дистанционная диагностика, техническое обслуживание и настройка
  • Легкая замена датчика без извлечения стержня.
  • Стержень из нержавеющей стали AISI304
  • Степень защиты IP68 (версия XMT)
  • Сертификаты: ATEX CESI e INERIS – mark
  • Вычисление:
    • уровень продукта в 0,1 мм;
    • уровень подтоварной воды в 0,1 мм;
    • усредненная температура (до 10 датчиков внутри стержня)
  • Стандартная точность измерений: ± 0,5 мм
  • Точность измерения температуры в диапазоне -20+70 °C: ±0,2 °C
  • Температура окружающей среды: от -40 °C до 60 °C

Основные свойства:

Измеряемые вещества Бензин, сжиженный газ и сжатый, вода
Погрешность измерений уровня ± 0,5 мм
Чувствительность измерений уровня 0,1 мм
Повторяемость измерений уровня ± 0,1 мм
Напряжение питания 9 ÷ 30 В постоянного тока
Потребляемый ток < 30 мА
Максимальная нагрузка 500 Ом
Погрешность измерения температуры ± 0,5 °C
Диапазон измерений температуры -25°C ÷ +130°C
Чувствительность измерения температуры ±0,0625 °C
Температура окружающей среды -40°C ÷ +60°C
Степень взрывозащиты II 1/2 GD EEx d IIB T6 ATEX CE,
II 1G Ex ia IIB T4 II 1D Ex tD A20 T135°C CEC 09 ATEX 131
Интерфейс связи RS-485 или беспроводная


Технические особенности:

Корпус Ø 110 мм
Поплавок Ø 50 мм (другие размеры - под заказ)
Стержень Ø 14/16/17 мм
Диапазон высот измерения уровня
200 ÷ 120000 мм

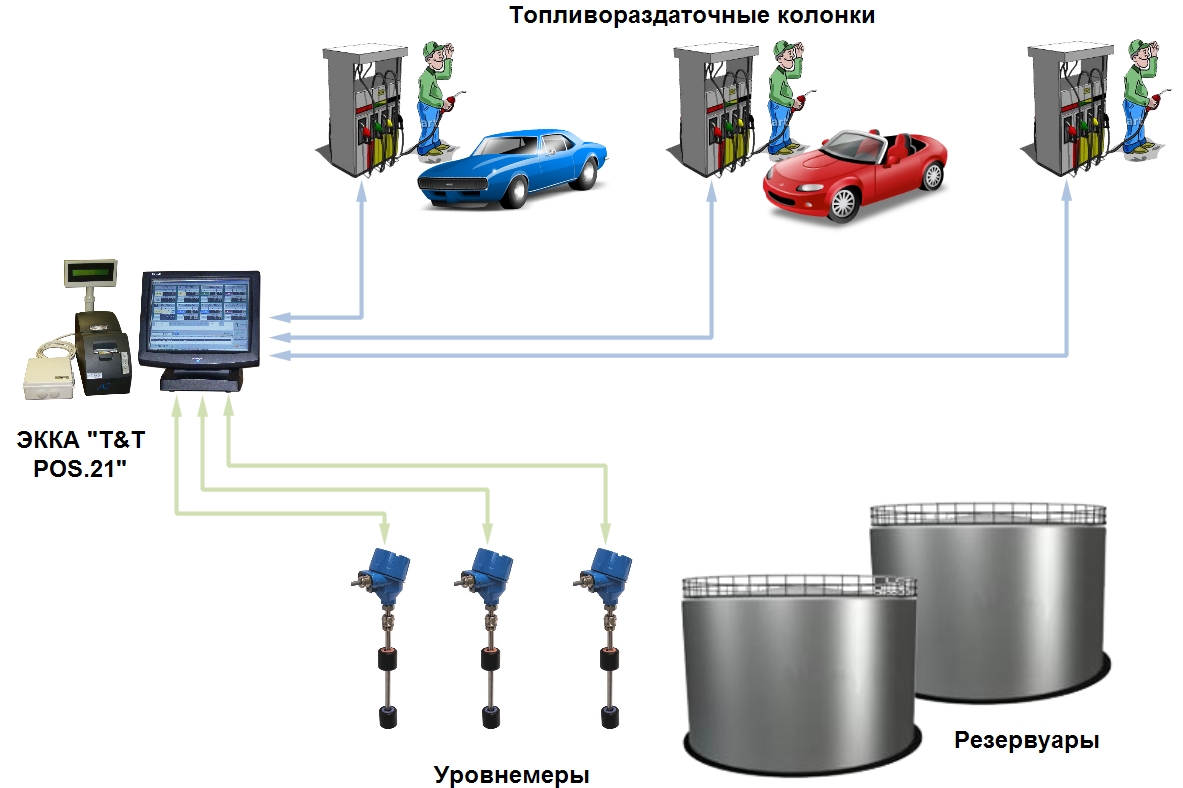

ПРИМЕР СХЕМЫ ПОДКЛЮЧЕНИЙ

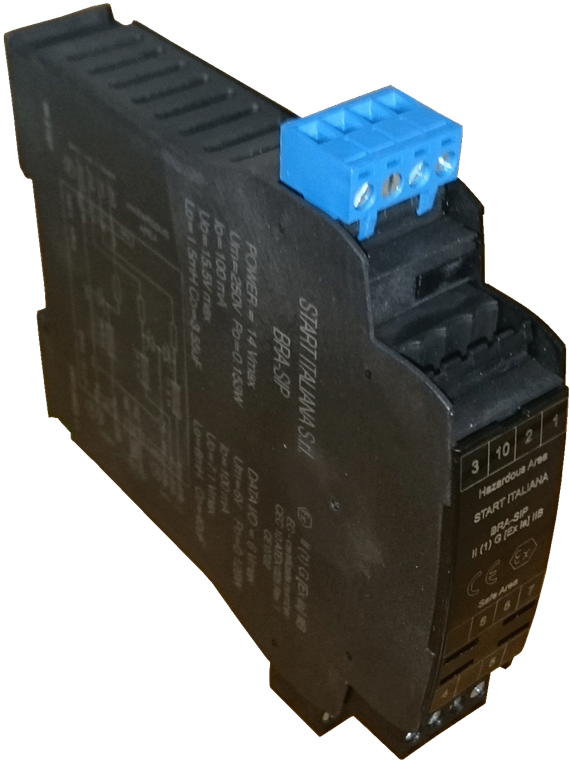

Уровнемеры Старт Итальяна  могут подключаться к компьютеру через преобразователь RS-485/RS-232 и барьер взрывозащиты (либо использую кабель с степенью защиты "взрывонепроницаемая оболочка"). При использовании со специализированными электронными контрольно-кассовыми аппаратами "Т&T POS.21" позволяют автоматизировать процесс учета остатков нефтепродуктов на АЗС и нефтебазах.

Start Italiana ATG probe
Нажмите на картинку для увеличения

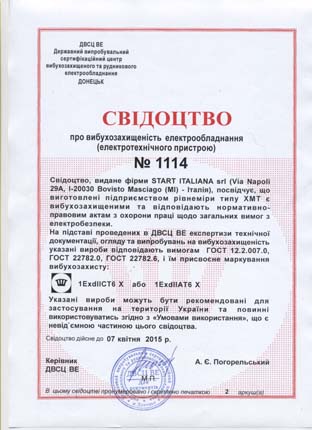

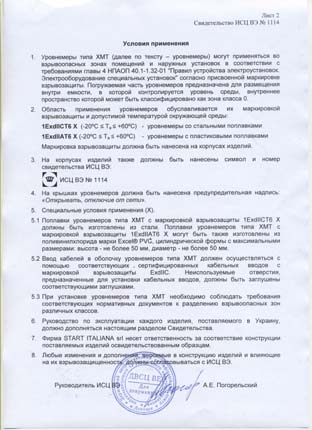

СЕРТИФИКАТЫ


Система измерения уровня для АЗС
Система измерения уровня для АЗС Сертифікат про вибухозахищеність елетрообладнання (електротехнічного пристрою)
(Нажмите для увеличения)

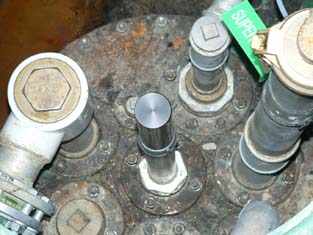

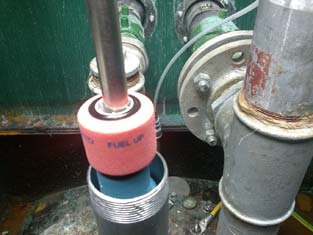

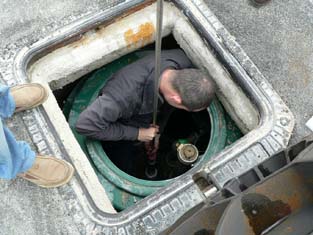

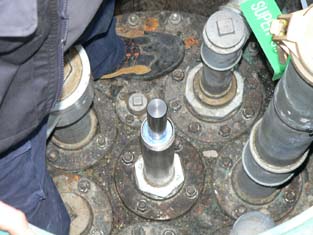

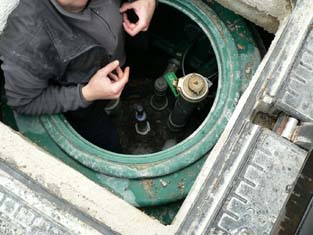

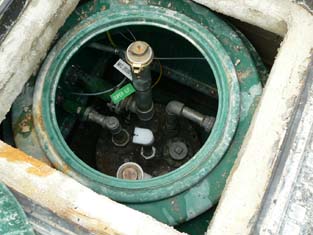

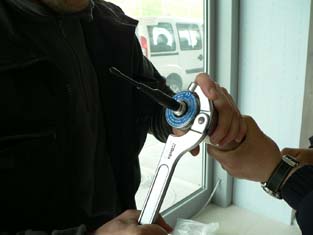

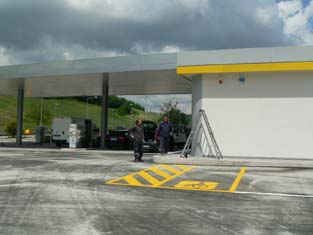

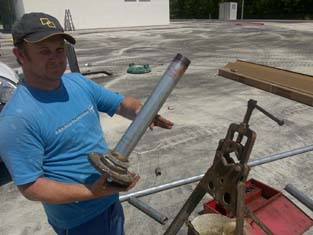

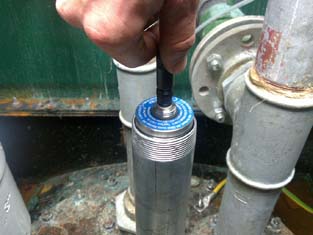

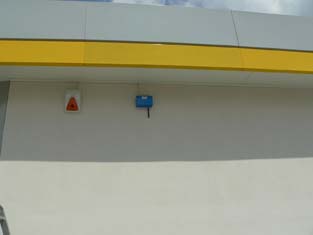

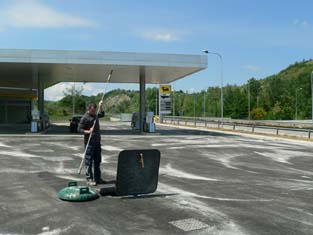

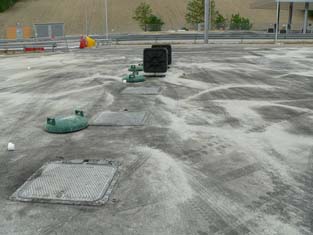

ФОТО УСТАНОВКИ БЕСПРОВОДНЫХ УРОВНЕМЕРОВ НА АЗС


Система измерения уровня для АЗС

Система измерения уровня для АЗС

Система измерения уровня для АЗС

Система измерения уровня для АЗС

Система измерения уровня для АЗС

Система измерения уровня для АЗС

Система измерения уровня для АЗС

Система измерения уровня для АЗС

Система измерения уровня для АЗС

Система измерения уровня для АЗС

Система измерения уровня для АЗС

Система измерения уровня для АЗС

Система измерения уровня для АЗС

Система измерения уровня для АЗС

Система измерения уровня для АЗС
