Устройство беспроводной связи

    При установке новых топливораздаточных колонок (ТРК) или газовых модулей на действующих АЗС необходимо производить прокладку информационных кабелей от помещения операторской с кассовым аппаратом до места установки ТРК (газового модуля). Эта работа включает в себя выполнение строительных работ, что ведет к частичной остановке АЗС и является дорогостоящим процессом.

    Наше предприятие «ТЕХНОТРЕЙД», г. Киев, предлагает Вам рассмотреть наше решение этого вопроса более экономичным и эффективным методом. Вместо прокладки кабеля мы предлагаем беспроводный вариант связи.

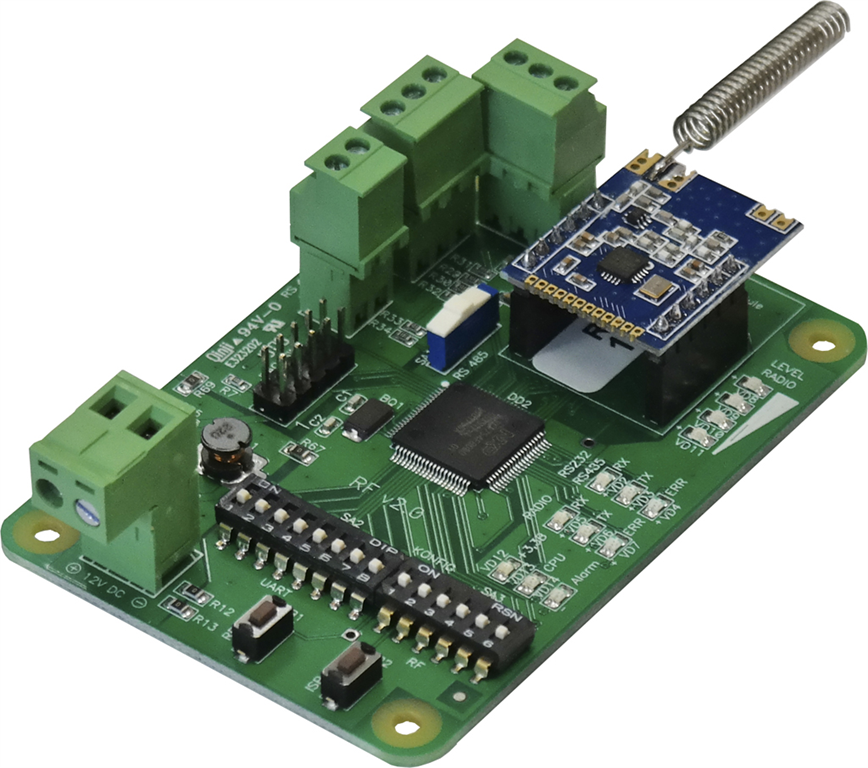

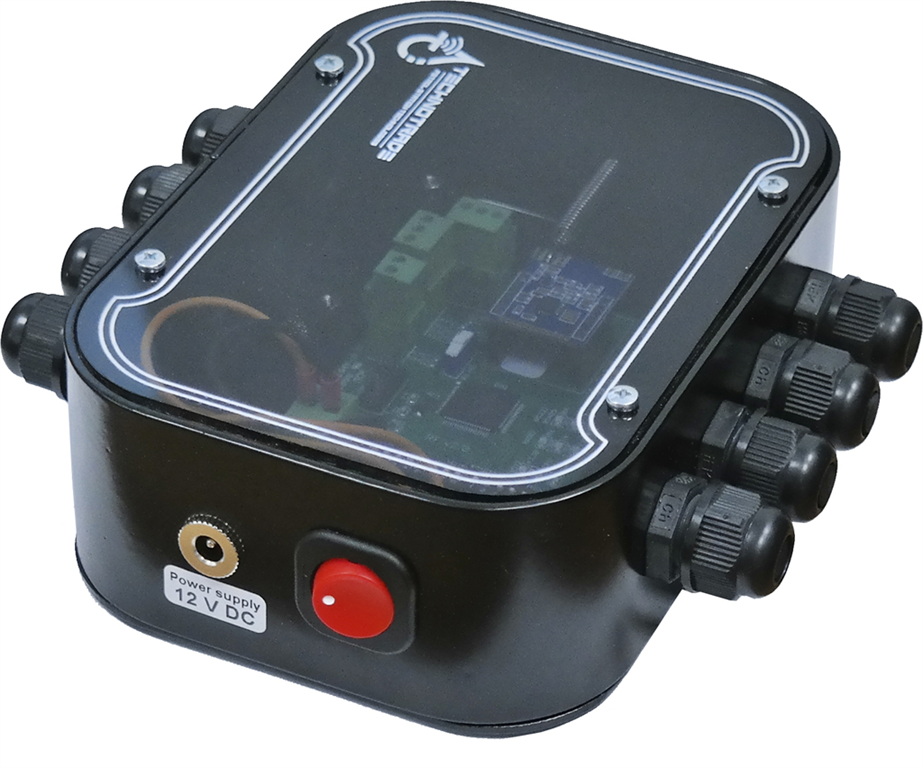

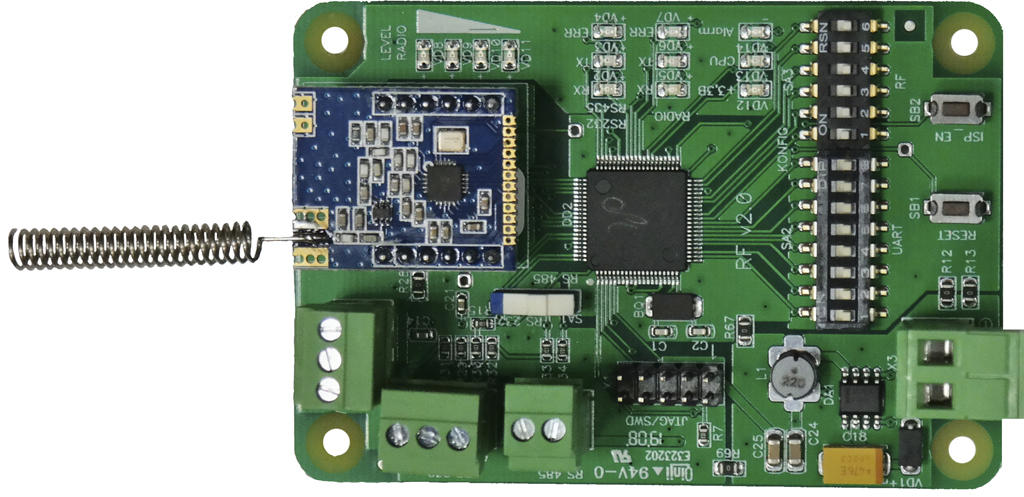

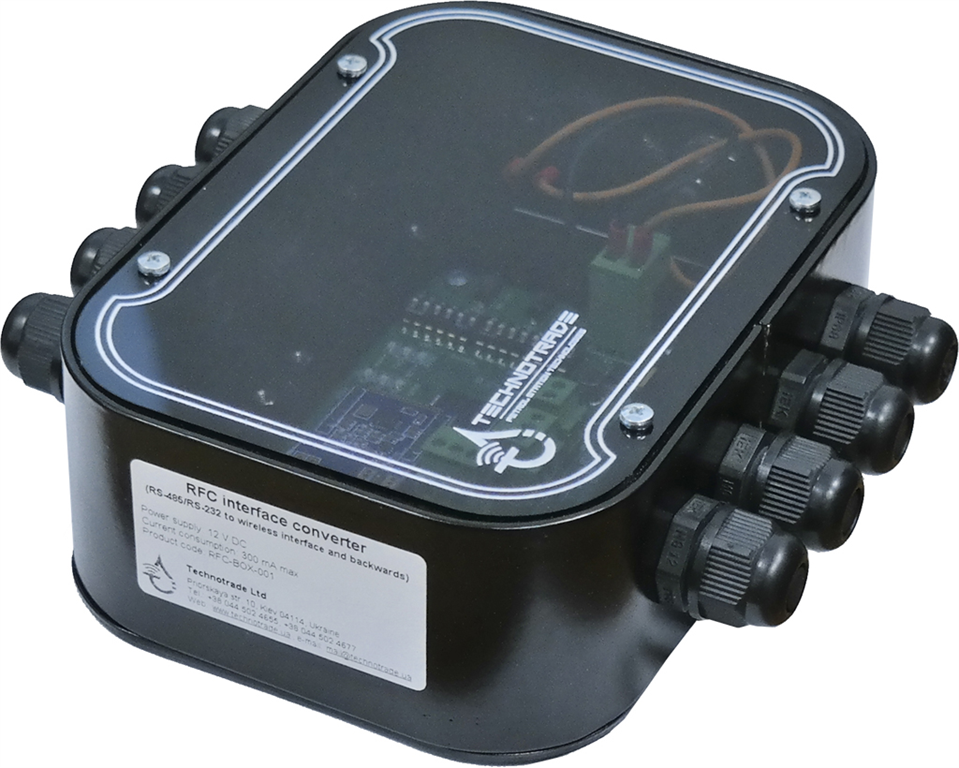

    Мы предлагаем Вам разработанное и производимое нами устройство беспроводной связи (далее по тексту - УБС) для связи ТРК (газораздаточной колонки) с системой управления автозаправочного комплекса.

    УБС служит для замены информационного кабеля связи между кассовым аппаратом оператора АЗС и топливораздаточной колонкой беспроводной связью.

   УБС поддерживает работу с любыми типами систем управления, кассовыми аппаратами АЗС, также любыми типами ТРК и ГРК, которые имеют интерфейсы:
  • RS-232
  • RS-485
  • Токовая петля

Установка УБС позволяет :

  1. Быстро производить установку заправочного оборудования на территории действующей АЗС.
  2. Исключает необходимость выполнения строительных работ на АЗС, которые включают бурение канала для прокладки кабеля, прокладку кабельных труб, утрамбовку места прокладки и его асфальтирование.
  3. УБС поддерживает работу с любыми типами систем управления, кассовыми аппаратами АЗС и с любыми типами топливо- и газораздаточных колонок.

    Также при необходимости УБС позволяет связать с кассовым аппаратом любые типы ТРК (одновременная работа нескольких ТРК) без необходимости прокладки информационного кабеля.

    УБС используется как беспроводная альтернатива проводным линиям связи, устанавливается для замены информационного кабеля, который соединяет внешние устройства, радиосвязью. УБС предназначен для приема/передачи данных по радиоканалу со скоростью 250000 бит/с в диапазоне частот (2410-2465) МГц при выходной мощности передатчика до 10 мВт, что позволяет использовать УБС без получения необходимых разрешений органов Украинского государственного центра радиочастот „Укрчастотнагляд”.

Согласно решения от 06.09.2007 № 914 "Про затвердження Переліку радіоелектронних засобів та випромінювальних пристроїв, для експлуатації яких не потрібні дозволи на експлуатацію" использование устройств стандарта IEEE 802.15.4 телеметрии, телеуправления, передачи данных с мощностью передатчика до 10 мВт производится без получения разрешений на эксплуатацию.

Устройство беспроводной связи

Состав полного комплекта УБС для АЗС включает:

  • 2 устройства беспроводной связи
  • 2 антенны
  • 2 блока питания.

Технические характеристики

Напряжение питания, В 12 ÷ 30
Потребляемая мощность от сети питания в режиме передачи, Вт 0,36
Потребляемая мощность от сети питания в режиме спокойствия, Вт 0,06
Выходная мощность передатчика, не більше чем, мВт 10
Скорость передачи данных по радиоканалу, бит/с 250000
Скорость передачи данных по интерфейсу связи с внешним устройством, бит/с 9600
Рабочее растояние между УБС в помещении, не более чем, м 100
Рабочее растояние между УБС вне помещения, не более чем, м 1500
Рабочий диапазон частот, МГц 2410-2465
Диапазон рабочих температур, °С -20…+50
Относительная влажность воздуха, не более чем, % 80
Интерфейсы связи с внешними устройствами:
• RS-232
• RS-485
• Токовая петля
Разъем для подключения внешней антенны RP-SMA (RSMA)
Габаритные размеры, ДхШхВ, мм 150х95х40

    Изделие может быть использовано в качестве радиоудлинителя для связи устройств, которые имеют интерфейсы:
  • RS-232
  • RS-485
  • Токовая петля
и позволяет соединять эти устройства радиоканалом на расстоянии, превышающем длину кабеля этих интерфейсов.

    УБС работает в режиме прямого доступа к радиоэфиру, благодаря чему внешние устройства могут использовать для обмена данными в эфире собственные протоколы, адресацию, кодирование и т.д.

    При использовании протокола адресации между внешними устройствами, УБС может быть использовано для объединения группы внешних устройств в сеть.

    УБС предназначен для использования в разнообразных системах дистанционного управления, сбора телеметрических данных и т.д. Работая в «прозрачном» режиме, УБС легко встраивается в уже построенные системы без необходимости доработки программного обеспечения.
