Извещатель пламени пожарный точечный "АЛМАЗ"

Извещатель пожарный пламени точечный (ИП) предназначен для обнаружения пламени, исходящего от очагов загораний и сопровождающегося ультрафиолетовым (УФ) излучением в диапазоне длин волн от 220 до 280 нм.

Извещатель устанавливается в помещениях различных зданий и сооружений. Возможна установка извещателя и на открытом пространстве под навесом, например, для защиты автозаправочных станций, газовых станций, нефтебаз и т. п.

Извещатель применяется в составе автоматизированных систем обнаружения загораний совместно с приемно-контрольными приборами или устройствами сигнально-пусковыми, обеспечивающими в шлейфе пожарной сигнализации напряжение питания 10-30 В

Датчик пламени Взрывозащищенный пожарный извещатель пламени
Извещатель пожарный пламени точечный "Алмаз"
(нажмите на рисунок для увеличения)
Извещатель пожарный пламени точечный взрывозащищенный "Алмаз" с маркировкой взрывозащиты 1ExdIICT6/T5
(нажмите на рисунок для увеличения)

Извещатель пламени сертифицирован в Украине и имеет следующие разрешительные документы:

  • Сертификат № UA 1.016.0045532-15 соответствия всем требованиям ДСТУ EN 54-10:2004 на извещатель пожарный пламени точечный "Алмаз" и извещатель пожарный пламени точечный взрывозащищенный "Алмаз" с маркировкой взрывозащиты 1ExdIICT6/T5 (сроком действия до 01.06.2020)
  • Сертификат № DCS.0000100-18 соответствия всем требованиям ДСТУ EN 54-10:2004 на извещатель пожарный пламени точечный "Алмаз" и извещатель пожарный пламени точечный взрывозащищенный "Алмаз" с маркировкой взрывозащиты 1ExdIICT6/T5 (сроком действия до 10.07.2021)
  • Сертификат № UA 2.016.09072-15 от 02 июня 2015 г. на систему управления качеством на соответствие требованиям ДСТУ ISO 9001:2009 "Системы управления качеством. Требования." (сроком действия до 01.06.2020)
  • Разрешение № 142.14.32 на использование извещателя пожарного пламени точечного типа "Алмаз" во взрывозащищенном исполнении с маркировкой взрывозащиты 1ExdIICT6/T5 и степенью защиты от внешних воздействий IP66 (разрешение действует с 16.02.2014)

Принцип действия


В электрической схеме извещателя пламени в качестве чувствительного элемента используется современный индикатор ультрафиолетового излучения, который позволяет обеспечить невосприимчивость прибора к солнечному свету, а также к свету, исходящему от ламп накаливания и люминесцентных ламп.


Спектральная область чувствительности извещателя пламени

На приведенном графике видно, что узкая спектральная область чувствительности извещателя не пересекается с относительными характеристиками солнечного и вольфрамового света. Поэтому, в отличие от аналогичных извещателей пламени, работающих на преобразовании инфракрасной (ИК) области спектра света, установку извещателя можно осуществлять в любом месте охраняемого помещения, в том числе, напротив окон или в непосредственной близости от осветительных приборов. Также извещатель не реагирует на источники теплового излучения.

Датчик пламени имеет большую дальность обнаружения очага пламени – до 25 метров. Причем на этом расстоянии прибор обнаруживает пламя, созданное при горении как нефтепродуктов, так и различных спиртов, угля, древесины, синтетических волокон, полимерных материалов, текстильных, резинотехнических и целлюлозно-бумажных изделий, лакокрасочных материалов и т.п

Варианты подключения извещателя к системе пожарной сигнализации


  • двухпроводная схема подключения к пожарной сигнализации. Извещатель осуществляет функцию передачи сигнала "ПОЖАР" путем изменения значения потребляемого тока;
  • четырехпроводная схема подключения к пожарной сигнализации. Извещатель осуществляет функцию передачи сигнала "ПОЖАР" путем размыкания сигнального шлейфа;
  • четырехпроводная схема подключения к пожарной сигнализации. Извещатель осуществляет функцию передачи сигнала "ПОЖАР" путем замыкания сигнального шлейфа.

Основные технические характеристики


Инерционность срабатывания извещателя при регистрации ультрафиолетового излучения, не более, с 5
Питание извещателя производится по двох- или четырехпроводному шлейфу пожарной сигнализации, диапазон питающих напряжений постоянного тока, В 10...30
Ток, который потребляет извещатель в режиме тревоги, не более, мА 20+10-2
Напряжение на извещателе в режиме тревоги при номинальном значении тока, не менее, В 8
Выходной сигнал срабатывания извещателя сохраняется после окончания влияния ультрафиолетового излучения пламени. Возврат извещателя в дежурное состояние производится путем отключения питания на время не менее, с 3
Извещатель не срабатывает при кратковременных однократных и периодических перерывах электропитания длительностью не более, мс 100
Ток, который потребляет извещатель в дежурном режиме при напряжении питания (10...30) В, мА от 0,18 до 0,25
Диапазон рабочих температур, °С от – 40 до + 55
Максимально допустимая относительная влажность воздуха при температуре + 40 °С, % 95
Степень жесткости по стойкости к влиянию электромагнитных помех третяя
Угол приема извещателя, ° 90
Габаритные размеры, не более, мм Ø125 x 150
Масса извещателя, не более, кг 0,55 (для извещателя "АЛМАЗ")
1,25 (для извещателя "АЛМАЗ" во взрывозащищенном исполнении)
Средняя наработка на отказ, часов 60000
Средний срок службы, не менее, лет 5

Область применения


  • добыча и транспортировка нефти
  • добыча и транспортировка газа
  • нефтеперерабатывающие заводы НПЗ
  • химические заводы
  • черная (ЧМ) и цветная металлургия (ЦМ)
  • целлюлозно-бумажная промышленность
  • пищевая промышленность
  • среднее машиностроение (АЭС, обогатительные фабрики др.)
  • оборонная промышленность
  • энергетика (ТЭЦ, ГЭС, ГРЭС, котельное хозяйство)
  • водоснабжение
  • канализация
  • утилизация отходов
  • морской и речной транспорт
  • горнодобывающая промышленность
  • автозаправочные станции и нефтебазы

Сертификаты извещателя пламени "Алмаз"

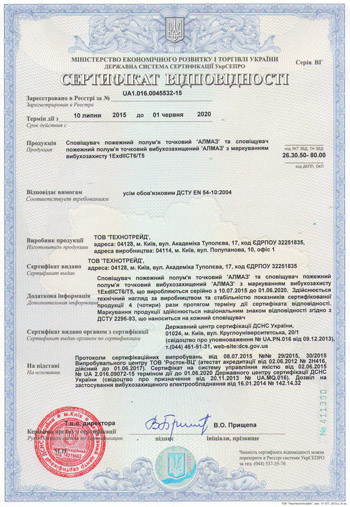

Сертификат соответствия требованиям ДСТУ EN 54-10:2004 Сертификат № UA 1.016.0045532-15 соответствия всем требованиям ДСТУ EN 54-10:2004 на извещатель пожарный пламени точечный "Алмаз" и извещатель пожарный пламени точечный взрывозащищенный "Алмаз" с маркировкой взрывозащиты 1ExdIICT6/T5 (сроком действия до 01.06.2020)
Нажмите на изображение для увеличения

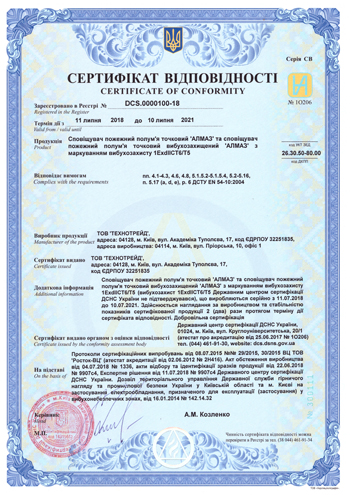

Сертификат соответствия требованиям ДСТУ EN 54-10:2004 Сертификат № DCS.0000100-18 соответствия всем требованиям ДСТУ EN 54-10:2004 на извещатель пожарный пламени точечный "Алмаз" и извещатель пожарный пламени точечный взрывозащищенный "Алмаз" с маркировкой взрывозащиты 1ExdIICT6/T5 (сроком действия до 10.07.2021)
Нажмите на изображение для увеличения

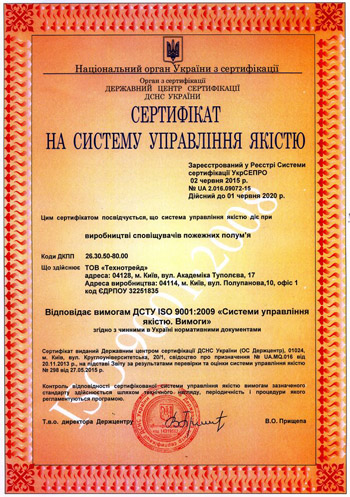

Сертификат соответствия требованиям ДСТУ ISO 9001:2009 Сертификат № UA 2.016.09072-15 от 02 июня 2015 г. на систему управления качеством на соответствие требованиям ДСТУ ISO 9001:2009 "Системы управления качеством. Требования." (сроком действия до 01.06.2020)
Нажмите на изображение для увеличения

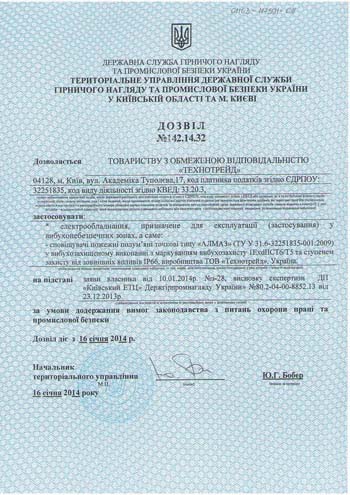

Разрешение на использование извещателя пожарного пламени точечного Алмаз во взрывозащищенном исполнении с маркировкой взрывозащиты 1ExdIICT6/T5 Разрешение № 142.14.32 на использование извещателя пожарного пламени точечного типа "Алмаз" во взрывозащищенном исполнении с маркировкой взрывозащиты 1ExdIICT6/T5 и степенью защиты от внешних воздействий IP66 (разрешение действует с 16.02.2014)
Нажмите на изображение для увеличения

Автономная система звуковой сигнализации о пожаре (наличии пламени) на территории АЗС


Звуковой извещатель для АЗС Звуковой извещатель


Система позволяет предупредить громким звуковым сигналом персонал и клиентов АЗС о наличии пламени или очаге огня на территории АЗС.

Система состоит из нескольких извещателей-датчиков пламени и звукового извещателя, громкость звукового сигнала которого составляет 90...100 дб, и источника питания (автомобильного аккумулятора напряжением =12V).

Извещатели пламени на АЗС устанавливаются так, чтобы обеспечить контроль над всей территорией АЗС

Автономная система звуковой сигнализации о пожаре на территории АЗС
