Преобразователь интерфейсов RS-485/RS-232

НАЗНАЧЕНИЕ


Преобразователь интерфейсов RS485-2 является двунаправленным и может применяться для связи с ТРК, имеющими интерфейс RS-485, от системы управления с интерфейсом RS-232, а также наоборот: для связи с ТРК, имеющими интерфейс RS-232, от системы управления с интерфейсом RS-485.

Преобразователь интерфейсов RS485-2 позволяет подключать до 2 топливораздаточных колонок.

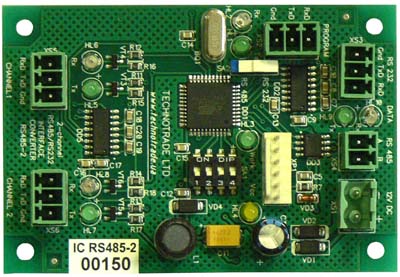

RS485-2 (плата 2-ух канального преобразователя):

Преобразователь интерфейсов RS485-2
Преобразователь интерфейсов RS485-2
Нажмите на изображение для увеличения

RS485-2 (плата 2-ух канального преобразователя в корпусе):

Преобразователь интерфейсов RS485-2
Преобразователь интерфейсов RS485-2 Преобразователь интерфейсов RS485-2 Преобразователь интерфейсов RS485-2
Нажмите на изображение для увеличения


По причине того, что интерфейс RS-232 в соответствии со стандартом применяется на расстоянии, не превышающем 15 м, преобразователь интерфейсов RS485-2 может применяться с целью увеличения этого расстояния путем преобразования сигналов в интерфейс RS-485, который позволяет передавать сигналы на расстояние до 1200 м в соответствии со стандартом, таким образом это позволяет обеспечить удаленное управление ТРК с интерфейсом RS-232.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ


Спецификация:

Напряжение питания 12 В постоянного тока
Максимальное потребление тока 75 мА
Диапазон рабочих температур от -40°C до +80°C
Вес 45 г
Габаритные размеры 85 x 58 x 25 мм


Порты связи:

НАЗВАНИЕ ПОРТАИНТЕРФЕЙСНАЗНАЧЕНИЕ
Порт данных RS-232 RS-232
(3 провода: TxD, RxD, Gnd)
Связь с системой управления, выбор интерфейса используя DIP-переключатель
Порт данных RS-485 RS-485
(2 провода: линия A, линия B)
PUMP PORTS Оптически изолированный RS-232 (3 провода: TxD, RxD, Gnd) Связь с ТРК по интерфейсу RS-232 interface. К каждому из портов подключается отдельная ТРК.
Порт программирования RS-232
(3 провода: TxD, RxD, Gnd)
Обновление прошивки платы преобразователя интерфейсов
