Преобразователь интерфейсов для ТРК NP

НАЗНАЧЕНИЕ


Преобразователь интерфейсов для ТРК NP (RS-485/RS-232 в 4-ех проводную токовую петлю и обратно) предназначен для связи с топливораздаточными колонками, имеющими интерфейс "4-ех проводная токовая петля" по интерфейсам:

  • RS-232,
  • RS-485 (2-ух проводный)

Преобразователь интерфейсов NP может применяться со следующими марками ТРК, имеющими интерфейс связи с системой управления "4-ех проводная токовая петля": Nuovo Pignone.

Имется 2 модификации платы преобразователя интерфейсов NP:

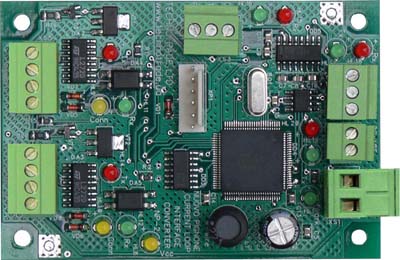

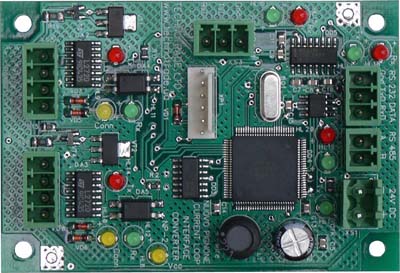

NP-2 (плата 2-ух канального преобразователя):

Преобразователь интерфейсов для ТРК NP
Преобразователь интерфейсов для ТРК NP
Нажмите на изображение для увеличения

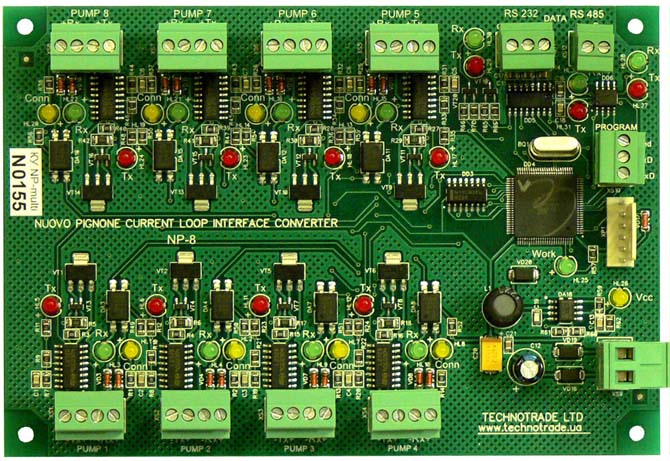

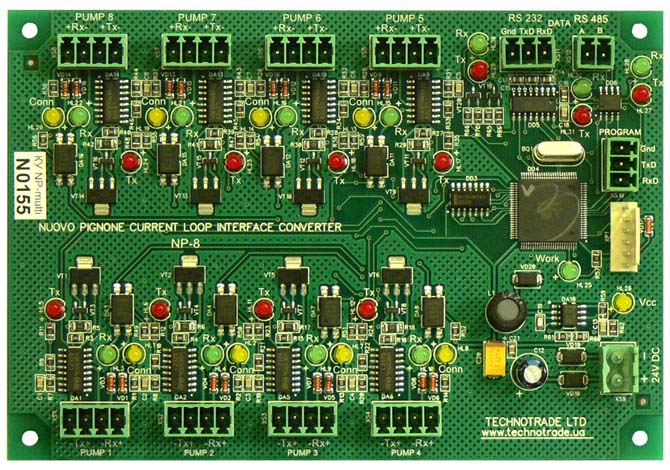

NP-8 (плата 8-ми канального преобразователя):

Преобразователь интерфейсов для ТРК NP
Преобразователь интерфейсов для ТРК NP
Нажмите на изображение для увеличения

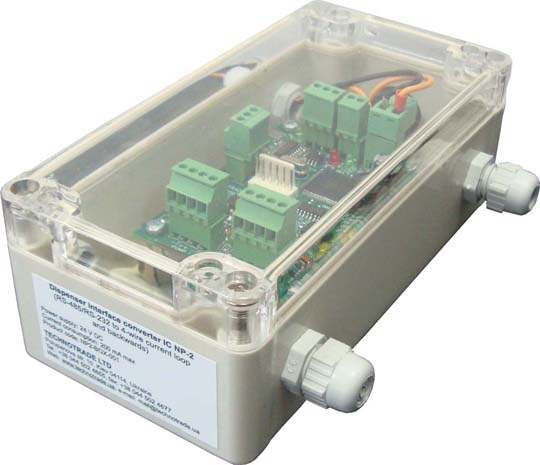

NP-2 (плата 2-ух канального преобразователя в корпусе):

Преобразователь интерфейсов для ТРК NP
Преобразователь интерфейсов для ТРК NP Преобразователь интерфейсов для ТРК NP Преобразователь интерфейсов для ТРК NP
Нажмите на изображение для увеличения

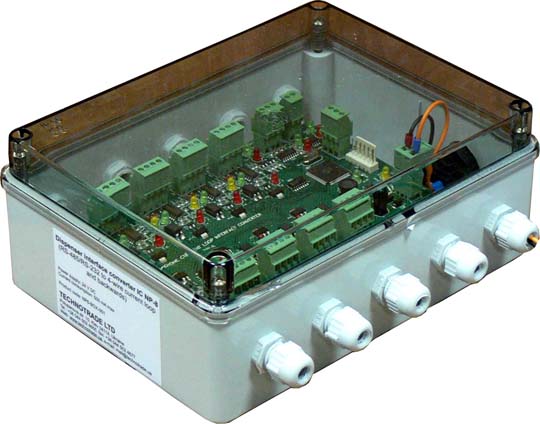

NP-8 (плата 8-ми канального преобразователя в корпусе):

Преобразователь интерфейсов для ТРК NP
Преобразователь интерфейсов для ТРК NP Преобразователь интерфейсов для ТРК NP Преобразователь интерфейсов для ТРК NP
Нажмите на изображение для увеличения


TECHNICAL CHARACTERISTICS


Спецификация:

Модификация платы NP-2 NP-8
Напряжение питания 24 В постоянного тока
Максимальное потребление тока 200 мА 450 мА
Диапазон рабочих температур от -40°C до +80°C
Вес 45 г 120 г
Габаритные размеры 85 x58 x 25 мм 145 x 100 x 15 мм


Порты связи:

НАЗВАНИЕ ПОРТАИНТЕРФЕЙСНАЗНАЧЕНИЕ
Порт данных RS-232 RS-232
(3 провода: TxD, RxD, Gnd)
Связь с системой управления, выбор интерфейса используя DIP-переключатель.
Порт данных RS-485 RS-485
(2 провода: линия A, линия B)
Порты ТРК Оптически изолированная активная токовая петля Связь с ТРК по 4 проводам. К каждому из портов подключается отдельная ТРК.
Порт программирования RS-232
(3 провода: TxD, RxD, Gnd)
Обновление прошивки платы преобразователя интерфейсов
